在JT808协议的学习和调试过程中，一款终端模拟器非常重要，推荐 JT808 Terminal Simulator，官网下载地址：https://www.redisant.cn/jt808terminal

过程讲解 #

平台通过发送终端控制消息对终端进行控制，终端回复终端通用应答消息。

此过程中使用的消息类别有：

0x8105：终端控制
0x0001：终端通用应答

使用模拟器 #

启动软件后，如果没有终端，则创建一个模拟终端，如何创建终端
点击启动终端按钮后，终端会立刻进行注册和鉴权
平台发送终端控制消息，终端回复终端通用应答

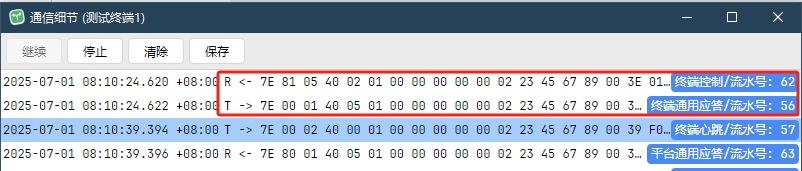

在软件的最上面一排按钮中，单击通信细节按钮，既可查看该过程中的所有消息。

R <- 7E 81 05 40 02 01 00 00 00 00 00 02 23 45 67 89 00 3E 01 31 43 7E
T -> 7E 00 01 40 05 01 00 00 00 00 00 02 23 45 67 89 00 38 00 3E 81 05 00 4D 7E

使用报文解析工具来解析原始报文（菜单栏 -> 工具 -> JT/T808-2019报文解析工具）：

{
  "消息头": {
    "协议版本号": 1,
    "消息ID": 33029,
    "消息体属性": {
      "版本标识": true,
      "是否分包": false,
      "数据加密方式": 0,
      "消息体长度": 2
    },
    "终端手机号": "00000000000223456789",
    "消息流水号": 62,
    "消息包封装项": null
  },
  "消息体": {
    "命令字": 1,
    "命令参数": "1"
  }
}

{
  "消息头": {
    "协议版本号": 1,
    "消息ID": 1,
    "消息体属性": {
      "版本标识": true,
      "是否分包": false,
      "数据加密方式": 0,
      "消息体长度": 5
    },
    "终端手机号": "00000000000223456789",
    "消息流水号": 56,
    "消息包封装项": null
  },
  "消息体": {
    "应答流水号": 62,
    "应答ID": 33029,
    "结果": 0
  }
}

消息格式 #

使用到的消息格式

0x8105：终端控制 #

起始字节	字段	数据类型	描述及要求
0	命令字	`BYTE`	终端控制命令字说明见表19
1	命令参数	`STRING`	每个字段之间采用半角“;”分隔，每个STRING字段先按GBK编码处理后再组成消息
