COMTRADE Chart 下载地址：https://www.redisant.cn/comtrade

电力系统中，COMTRADE（Common format for Transient Data Exchange for power systems）数据绘图非常重要，具体来说：

• COMTRADE数据记录故障时刻的电压、电流等瞬态波形。
• 通过绘图可直观看到电流跳变、短路电压跌落、谐波等异常。
• 工程师可以快速判断故障类型（如相间短路、接地故障）和故障发生的时间、持续时间。
• COMTRADE数据通常来自保护装置（如微机继电保护设备）。
• 通过波形图，可以验证保护装置是否按设计动作。
• 对于发生过的系统故障，波形图是复盘的基础。
• 可用于故障案例库的建设。
• 培训调度员、工程师时，图形化展示使知识更直观、更容易理解。

主要功能介绍 #

• 支持 IEEE Std C37.111-1991/1999/2013 规范。
• 读取 ASCII 或二进制 COMTRADE 文件。
• 查看来自 COMTRADE 配置文件的模拟和数字通道列表。
• 将图表导出为 SVG、BMP、JPEG 和 PNG 图形格式。
• 将显示的观察结果以 CSV 文件形式导出至 Microsoft Excel。
• 支持百万数据点快速绘制。
• 简单流畅的操作体验，支持X轴或Y轴缩放，快速选择特定区域，跟踪鼠标位置。
• 快速傅里叶变换工具
• 曲线拟合工具
• X-Y曲线工具
• 相关性分析工具
• 多通道合并绘图
• 支持切换一次/二次值

基本浏览功能 #

打开文件后，您可以看到左侧会显示模拟通道信息列表和状态（数字）通道信息列表，选择某一通道即可绘图。

当选中多个通道时，会在右侧绘制所有选择的通道，这些折线图共用X轴，并且随着鼠标的移动，可以在图上显示当前时刻的数据值。

选择通道 #

• 通过Ctrl+鼠标左键（或者Shift+鼠标左键），您可以选择绘制多个通道；

绘图快捷操作 #

当鼠标放置绘图表面上时，

• 按住鼠标左键移动，可以移动图形
• 按住鼠标右键时，往左移动可以缩小X轴，往右移动可以放大X轴，往下移动可以缩小Y轴，往上移动可以放大Y轴
• 点击鼠标中间（滚轮键），可以快速恢复到初始状态
• 按住鼠标中间（滚轮键）并拖动，可以放大选中的区域
• 滚动鼠标滚轮，可以同时缩放X轴和Y轴
• 右击，在弹出菜单上可以另存为图片文件

提供各种分析工具 #

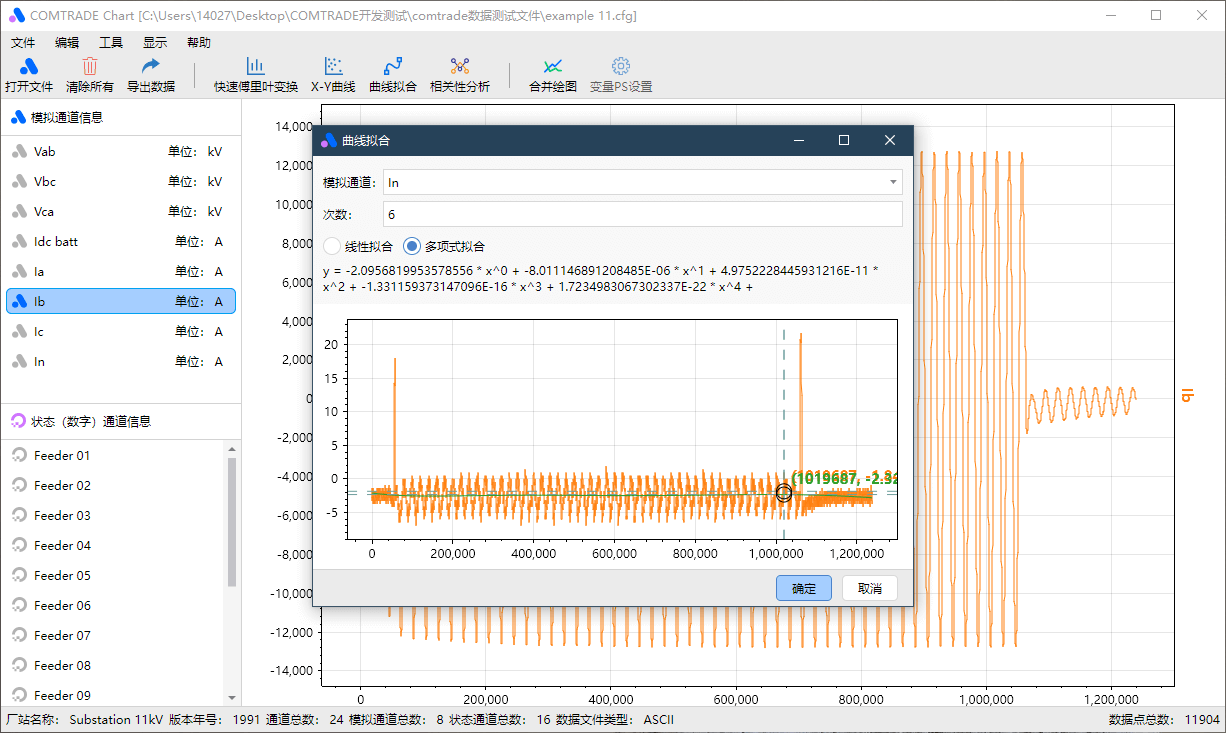

软件提供各种分析工具，无需编程，立刻探索数据：快速傅里叶变换、曲线拟合、相关性分析、X-Y曲线、合并绘图、一次/二次值切换。

关于乱码 #

如果您打开文件后，通道命名显示乱码，可能是编码格式问题，软件默认使用UTF-8格式的编码；在菜单栏->编辑->软件设置处，选择正确的文件编码格式。重新打开文件后即可正确显示。
