JT808终端模拟器使用说明

REDISANT 提供互联网与物联网开发测试套件 #

互联网与中间件：

工业与物联网：

创建新终端 #

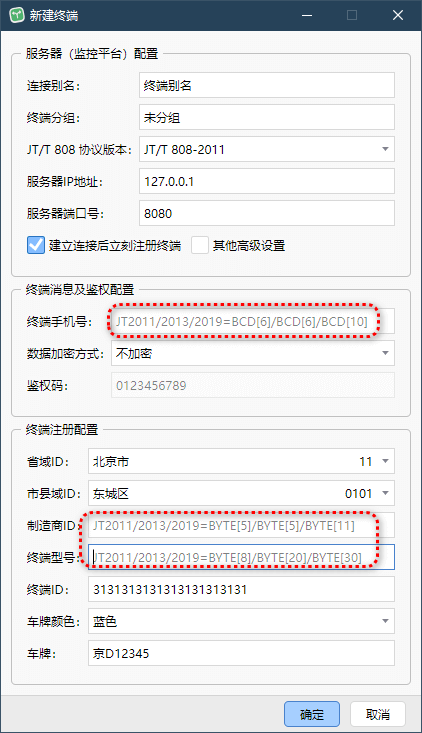

第一步先创建新终端，所有字段均可以在JT808标准文档中找到详细描述，此处仅对某些输入格式进行说明：

在上图中，例如

  • 当输入格式为 BCD[6] 时，用户应该输入6字节的BCD编码数据，共12个字符，每2个字符表示一个字节（十六进制）
  • 当输入格式为 BYTE[8] 时，用户应该输入8个字节的数据，共12个字符，每2个字符表示一个字节（十六进制）

启动终端 #

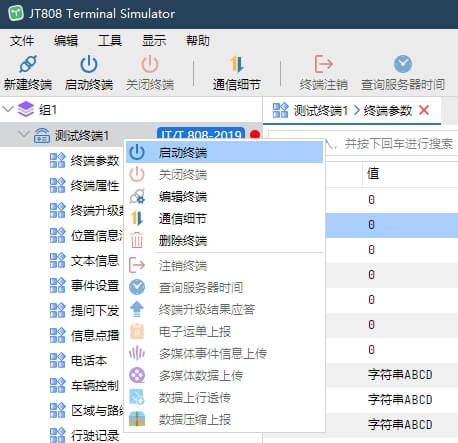

用户创建完终端之后，在左侧的列表中选中终端，上方的一排按钮就会变成可用状态。单击启动终端按钮，即可与平台服务端开始通信。在选中的终端上右击，会出现弹出菜单。

编辑数据 #

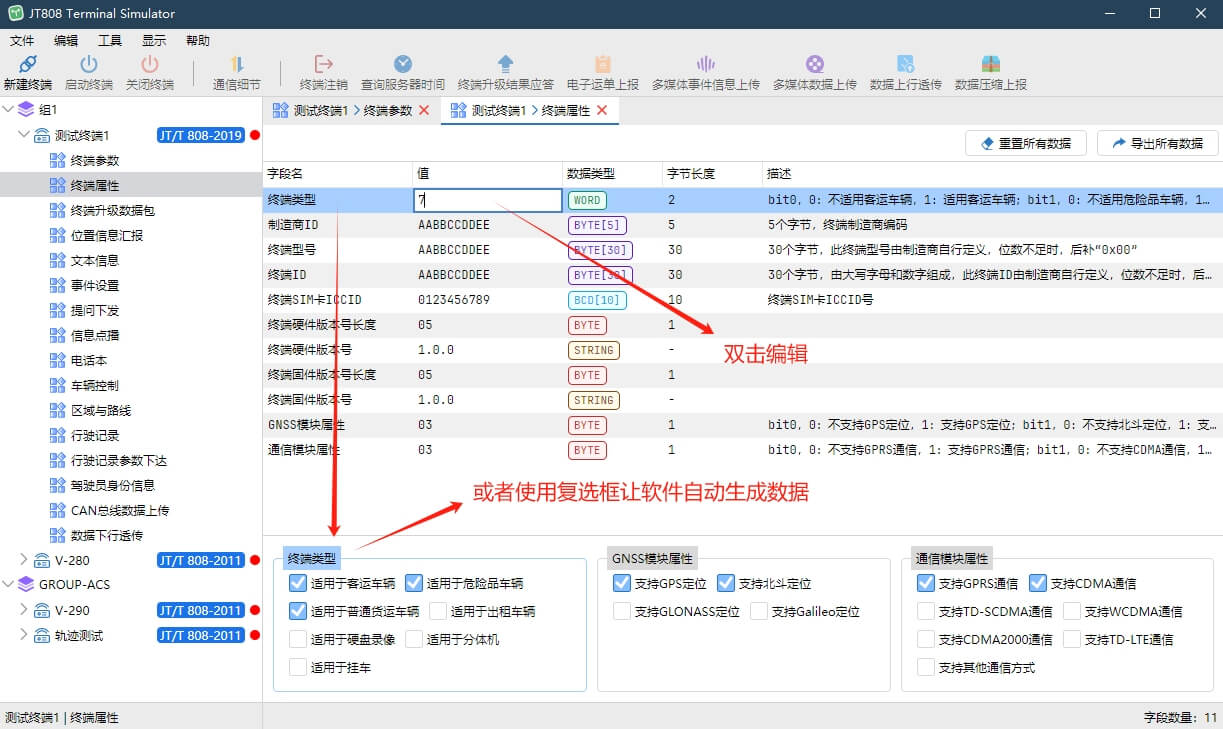

大部分数据的编辑非常直观，例如当编辑终端属性时，用户可以双击“值”列，在其中输入相应的数据即可；对于一些字段，软件也可以辅助用户进行输入。

关于不同数据类型输入时的注意事项：

  • 当数据类型是 WORD 时，表示2个字节的无符号整数，用户应该输入无符号整数字面量。
  • 当数据类型是 DWORD 时，表示4个字节的无符号整数，用户应该输入无符号整数字面量。
  • 当数据类型是 STRING 时，表示字符串，用户应该直接输入字符串字面量。
  • 当数据类型是 BYTE[6] 时，表示6个字节的数组，用户应该输入12个十六进制字符（每2个字符代表一个字节）。
  • 当数据类型是 BCD[3] 时，表示6个字节的数组，用户应该输入6个十六进制字符（每2个字符代表一个字节）。

GPS轨迹文件 #

在“位置信息汇报” -> “自动汇报配置” 窗口，用户可以导入GPX文件，此文件记录了车辆行驶过程中的坐标，关于此文件的格式说明在此处。

报文解析 #

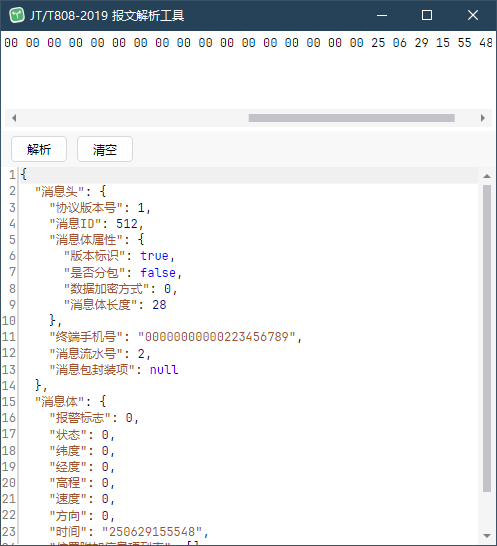

在顶部菜单栏 -> 工具 处，可以打开报文解析工具。输入完整的原始报文，即可解析出JSON格式的结果。

其他问题 #

如果您在使用中遇到其他问题，可以在支持页和我们微信联系。
